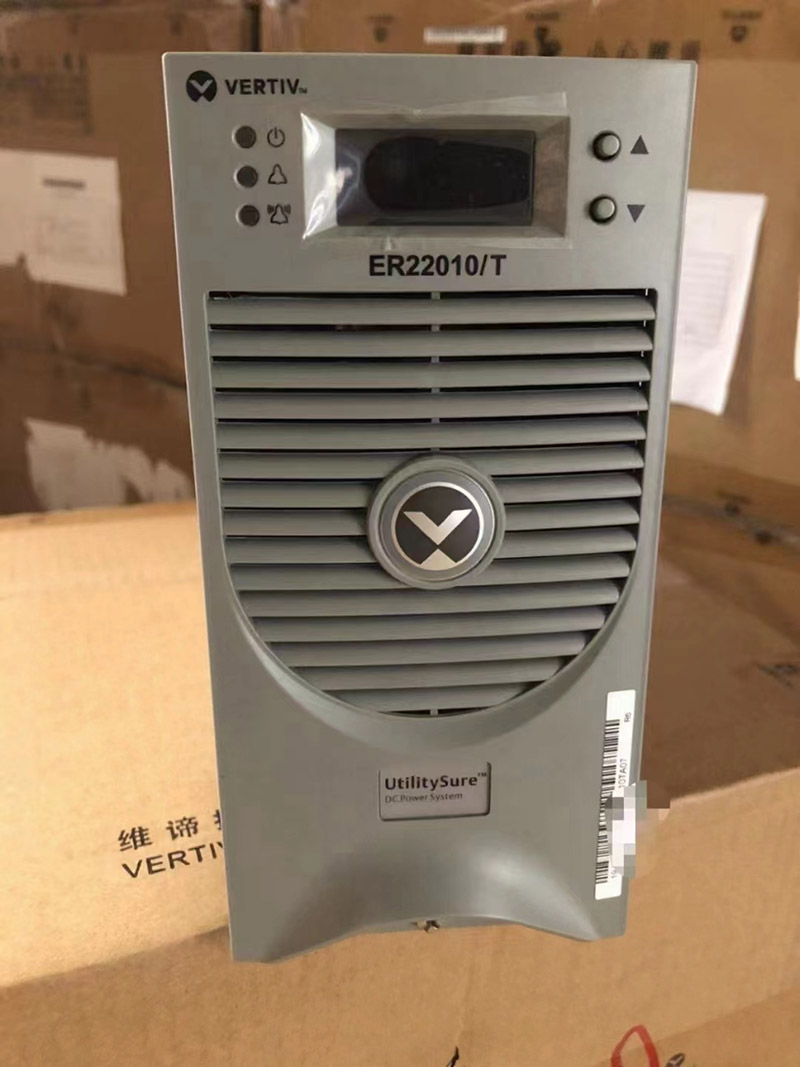

充电模块EP22020/T，ER11040T5、ER22010/T、ER11020/T、HD22005-3A、HD11010-3A、ER22005/S、ER11010/S等，采用先进的移相谐振高频软开关电源技术和风冷散热设计，采用内置CPU集散式控制方式，工作稳定可靠，通过CE安规、电磁兼容标准认证，通过国家、行业产品型式检验。
| 类别 | 参数名称 | ER22020/T | ER11040T5 | ER22010/T | ER11020/T | HD2205-3A | HD11010-3A | ER22005/S | ER11010/S |
|---|---|---|---|---|---|---|---|---|---|
| 输入特性 | 输入电压(V) | 260——530（三相三线） | 323——475（三相三线） | 80——285（单相） | |||||
| 输入电流(A) | ≤15 | ≤10 | ≤4 | ||||||
| 交流输入频率(Hz) | 45——65 | ||||||||
| 效率 | ≥93% | ≥90% | ≥90% | ||||||
| 功率因数 | ≥0.99 | ≥0.92 | ≥0.99 | ||||||
| 输入总谐波含量 | ≤5% | ≤30% | ≤5% | ||||||
| 输出特性 | 输出电压范围(V) | 220Vdc系列: 176-320 110Vdc系列: 88-160 (ER11040T5:54-160Vdc) |
|||||||
| 额定输出电流(A) | 20 | 40 | 10 | 20 | 5 | 10 | 5 | 10 | |
| 最大输出电流(A) | 22 | 44 | 11 | 22 | 5.5 | 11 | 5.5 | 11 | |
| 软启动时间(S) | 3——8 | ||||||||
| 输出恒流范围 | 10%——110% | ||||||||
| 稳流精度 | ≤±0.5% | ||||||||
| 纹波系数 | ≤0.1% | ||||||||
| 稳压精度 | ≤±0.5% | ||||||||
| 均流不平衡度 | ≤±5%,(典型值3%，50%——100%额定负载) | ||||||||
| 类别 | 参数名称 | ER22020/T ER11040T5 |
ER22010/T ER11020/T |
HD2205-3A HD11010-3A |
ER22005/S ER11010/S |
|---|---|---|---|---|---|
| 保护特性 | 音响噪音（dB） | < 55 | |||
| 输出短路保护 | 110%Ir，可自恢复 | 回缩电流≤40%Ir，可自恢复 | |||
| 输出过压保护 | 保护好无输出，不可恢复 | ||||
| 输出欠压保护 | 保护后有输出，可恢复 | ||||
| 输入过压保护 | 保护后无输出，可恢复 | ||||
| 输入欠压保护 | 保护后无输出，可恢复 | ||||
| 缺相保护 | 限功率半载输出 | 可恢复 | — | ||
| 过温保护 | 保护后无输出，可恢复 | ||||
| 风扇温度控制 | 温度和电流联合控制风扇制动 | ||||
| 安规 | 符合EN60950-1及GB/19826-2005要求 | ||||
| EMC | 符合EN55022 ClassA及GB/19826-2005要求 | ||||
| ROHS | 符合欧盟和中国ROHS指令 | ||||
| MTBF(h) | >300,000 | ||||
| 环境参数 | 工作温度 (℃) | -10~+65 | -10~+40 | ||
| 储存温度 (℃) | -40~+70 | -25~+65 | -25~+55 | ||
| 相对湿度 | ≤95% | ||||
| 大气压力 (kpa) | 70~106 | ||||
| 机械参数 | 尺寸（高X宽X深）(mm) | 242x88x388 | 178x88x315 | 257x110x413 | 145x72x280 |
| 重量 (kg) | 6 | 6 | 6 | 3 | |
| 冷却方式 | 风冷，防尘设计 | ||||
